笔记本电脑电源适配器线路图
文章作者:handler 时间:2017-10-30 09-17-52

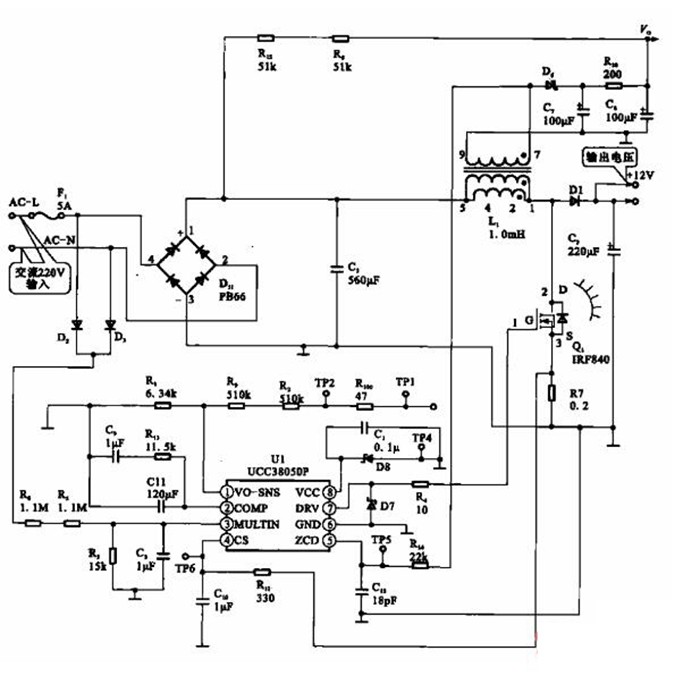

  笔记本电脑的电源适配器电路,交流220 V电压经整流滤波电路后输出+300 V直流电压,再经开关振荡电路Ul (UCC38050P)、开关管控制、变压器Li变压、次级整流滤波后输出+12V的直流电压。
