充电器工作原理的分类
文章作者:handler 时间:2017-10-31 10-13-05

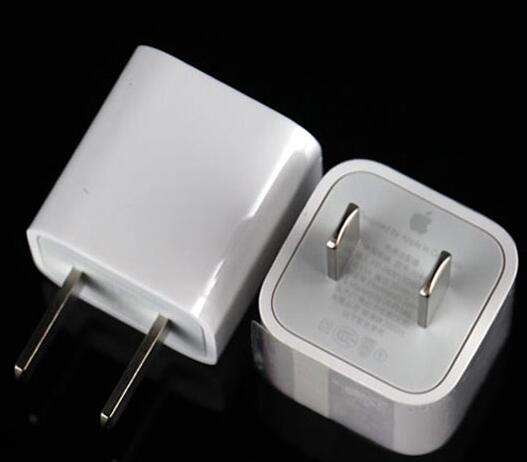

  充电器想必大家都不陌生吧,我们每天在使用的电脑、手机等电子设备都是需要使用充电器充电的,那么充电器的工作原理是什么呢?下面我们来一起学习一下吧!

  充电器,英文名称Charger,通常指的是采用电力电子半导体器件,将电压和频率固定不变的交流电变换为直流电的一种静止变流装置。它采用恒流/恒压/小恒流智能三个阶段充电方式,具有充电效率高,操作简单,重量轻,体积小等特点。充电器在各个领域用途广泛,特别是在生活领域被广泛用于手机、相机等等常见电器。

  充电器种类有很多,如铅酸蓄电池充电器、阀控密封铅酸蓄电池的测试与监测、镉镍电池充电器、镍氢电池充电器、锂离子电池充电器、便携式电子设备锂离子电池充电器、锂离子电池保护电路充电器、电动车蓄电池充电器、车充等。随着充电机的不断发展,越来越多的行业和企业运用到了充电机,越来越多的企业进入了充电机行业。

 充电器按设计电路工作频率来分,可分为工频机和高频机.工频机是以传统的模拟电路原理来设计,机器内部电力器件都较大;而高频机是以微处理器作为处理控制中心,是将繁杂的硬件模拟电路烧录于微处理器中,以软件程序的方式来控制UPS的运行.

  所有手机充电器其实都是所有手机充电器其实都是由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时、过冲等控制电路组成。

 充电器工作原理:首先AC220电压经由保险丝,NTC和EMI滤波整流滤波变换至300V左右的直流电压,经启动电阻提供给3842(7脚)初始工作电压,驱动MOS管开关动作,开关变压器在MOS管 的开关作用下,会不断的储存->释放,而使输出绕组感应到的电能经过整流滤波输出的直流电压,通过采样到431或运放控制光耦把信号反馈至 3842的1脚或2脚,控制3842的输出(6脚)的占空比,以达到稳定的输出电压值。由一个稳定电源(主要是稳压电源、提供稳定工作电压和足够的电流)加上必要的恒流、限压、限时、过冲等控制电路组成。

 充电器工作原理:首先AC220电压经由保险丝,NTC和EMI滤波整流滤波变换至300V左右的直流电压,经启动电阻提供给3842(7脚)初始工作电压,驱动MOS管开关动作,开关变压器在MOS管 的开关作用下,会不断的储存->释放,而使输出绕组感应到的电能经过整流滤波输出的直流电压,通过采样到431或运放控制光耦把信号反馈至 3842的1脚或2脚,控制3842的输出(6脚)的占空比,以达到稳定的输出电压值。
