  苹果的充电器在市面上有很多‘副厂’产品，这些产品与苹果的真品看起来一模一样，因而有些人觉得反正不过就是个充电器，也没有什么技术可言，只要插上去能用就好，于是在金钱的考虑下选择买了这些产品。不过，Google工程师Ken Shirriff，最近拆解了一款山寨的充电器，从这些充电器的内部让你知道：有些钱真的不能省!

  Ken Shirriff之前拆解了正版的Macbook充电器(Apple 85W Macbook charger)，最近有一位他的读者，寄给他一款山寨版的充电器(MagSafe 45W charger)，希望他能够研究看看两者有何不同。

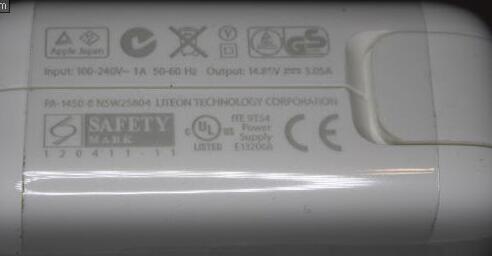

　Ken Shirriff表示他拿到这款山寨版的充电器时，一开始为之‘惊艳’，因为过去他见过的山寨版充电器，他都能一眼看出。不过这款在外观上相当用心，在印刷字样上也有‘Designed by Apple in California’的字样，外壳上也有苹果的标志。Ken Shirriff表示，之前他曾经写过一份“如何辨识假的Macbook充电器”的指南，而就算是依照这份指南，你也无法辨识出这是一款山寨充电器。

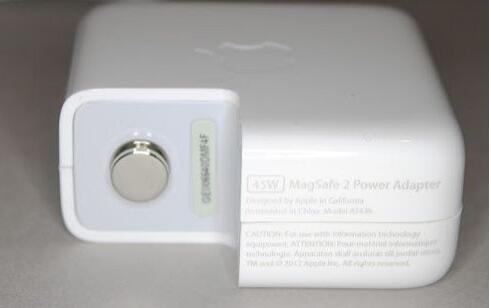

山寨充电器的外观。

　不过，一拆开里面，山寨货的本质就漏馅了。山寨之所以叫山寨，内部不外乎就是偷工减料，能省则省。既然在外观上做足了本钱，那么里面当然就要省更多了。

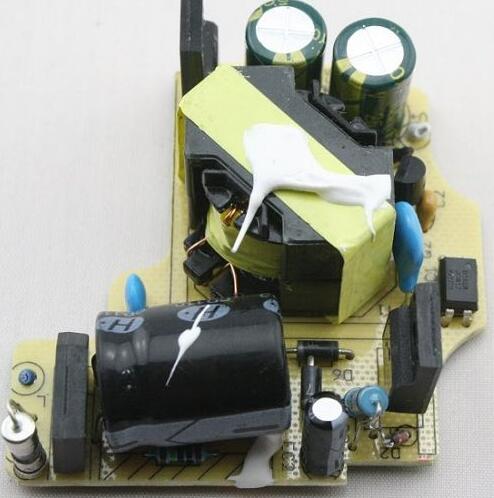

　下图就是这款山寨品的内部。

  如果没有比较，你大概也不知道这款充电器内部省了多少东西。我们先来看Ken Shirriff说明这个山寨版充电器内部用到的组件(注意，从外观看上去这个山寨充电器有一个接地端，但是事实上这个接地是毫无作用的)：

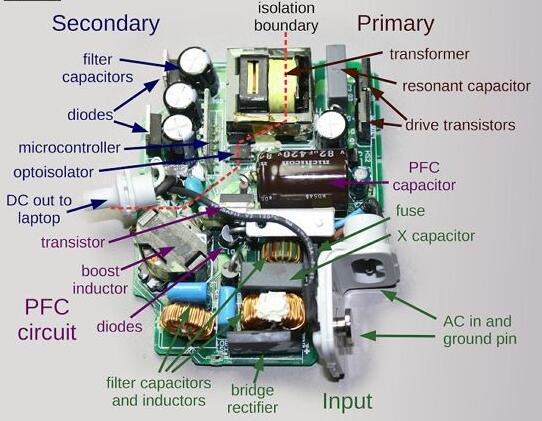

作为对比，之前Ken Shirriff拆解原版充电器时所用到的内部组件如下：

  上下两个一比对，你可以看出在组件的数量以及组件分布在板子的密度上，两者相差相当的大。

　Ken Shirriff表示，山寨版的充电器电路就是一个标准的电路。不过，这个充电器最大的问题是在AC输入以及输出端的电路设计。一般来讲，为了确保安全，依照国际安全认证的标准，输入电路与输出电路应该要独立开来，两者之间至少要有4mm的间隔设计。

　下面在这个电路板上，高电压的输入端在底部，输出端在上方，乍看之下两者在右半端有一个相当大的间隔，但是在这块板子的左半端两个线路则越走越近，甚至近到低于1mm以下。这表示如果线路上有一个闪失，或是某个组件松脱，就有可能导致危险。

　接下来翻过来看背后的电路板，我们将山寨的45W充电器(左)，与原厂60W充电器(右)的电路相比较。你一眼就可以看出，山寨版的电路走的是「极简主义」，而原厂的用料则相当扎实，密度超高。Ken Shirriff表示，两者在工业设计的复杂度上，完全不是在一个等级上。

　原厂之所以设计的这么复杂，目的就是提供更多的安全性，以及电流转到电压输出的效率提升，原厂甚至还有用到一个16位的微处理器( MSP430 芯片)，不断地监控电源转换器上的电压和电流，如果发现有问题的话就会实时断路，确保充电器的安全。

　Ken Shirriff还透过示波器检视了这款山寨充电器的输出，显示它的输出功率并不稳定，Ken Shirriff表示，这款山寨充电器缺乏了必要的安全设计，虽然在外观上看来与原厂差不多，价格也比较便宜，但是长期使用有可能会对你的Macbook造成严重的损害。
