前段时间买了台液晶显示器,在使用的过程中发现电源适配器过热、烫手,担心到了夏天它会扛不住,于就是从淘宝买了个功率更大的适配器做替换。显示器自带的适配器是24V 2.5A的,我从淘宝上买回来的适配器是24V 4A的。在拿到适配器和电源频道编辑咨询得知买到的东西是个山寨货……

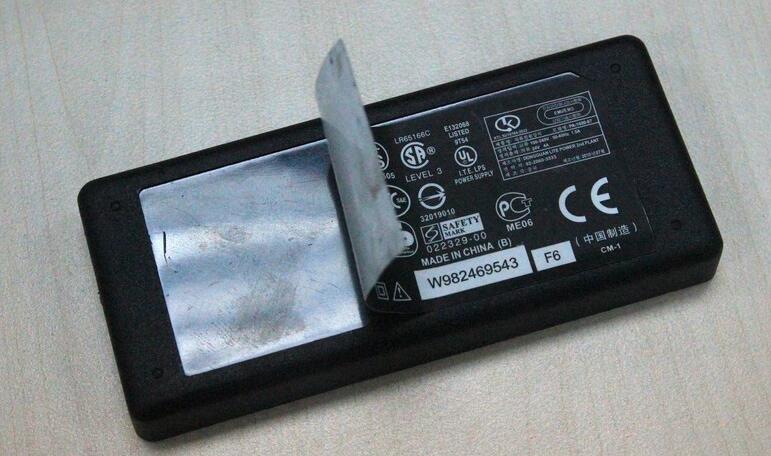

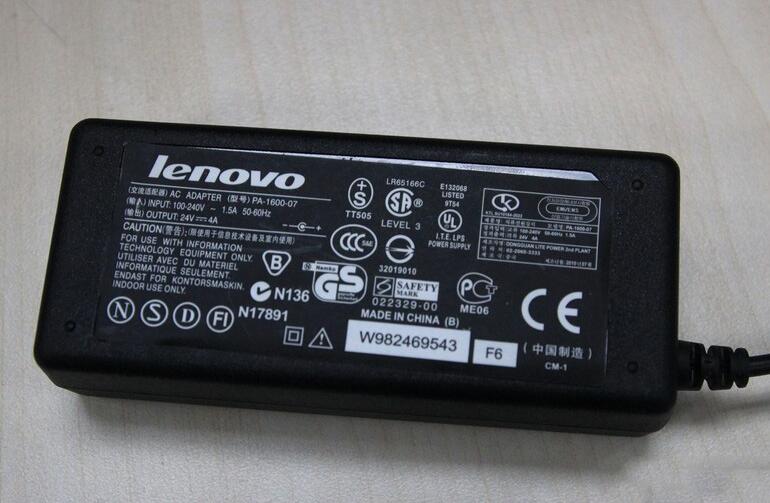

上图的这个适配器就是笔者买回来的,在卖家的描述里这是联想上网本的适配器,鉴于联想的品牌效应笔者被忽悠了。拿到适配器之后的第一感觉就是这东西很轻,在询问电源频道的编辑之后,才知道这就是个贴牌货。一般做电源适配器或者做电源的厂商,在生产完产品之后都会打上自己的LOGO,哪怕这个厂商的实力在小,卖自己的自主品牌也要比那些卖贴牌的强。

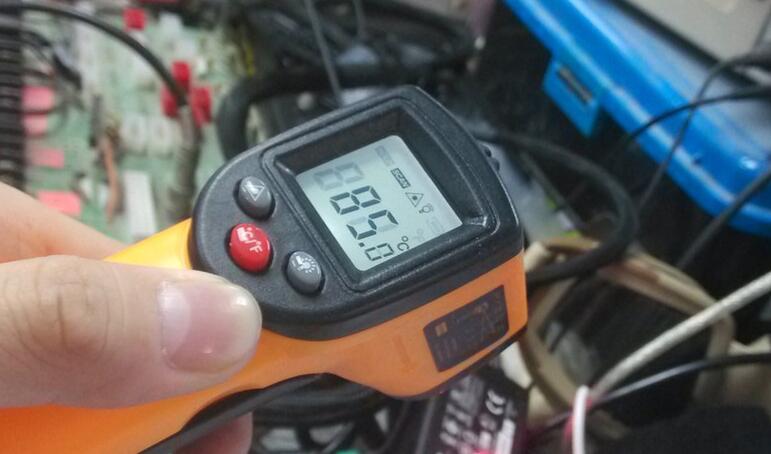

这个电源适配器我试用了一会就放一边了,原因是温度太高了摸上去都烫手!回公司拿专业的仪器测试下了负载状态的下的温度,负载15分钟后外壳温度达到了85度。这还是仅仅是外壳的温度,至于适配器内部的温度恐怕早就上100度了。
为了能够很好的了解这个电源适配器笔者将它拆解了。

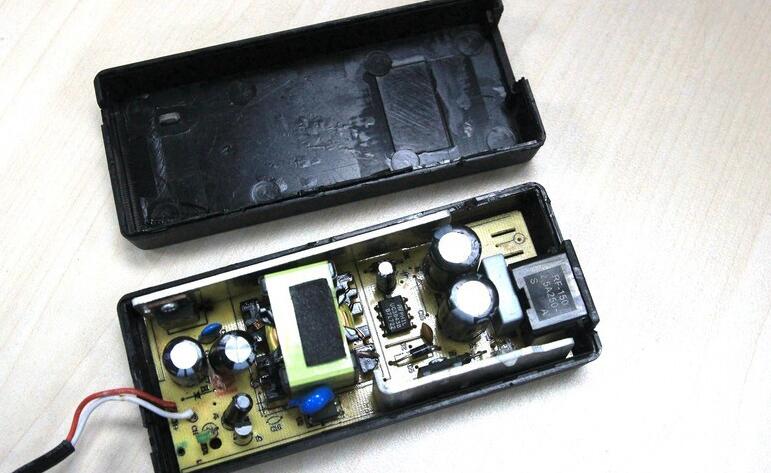

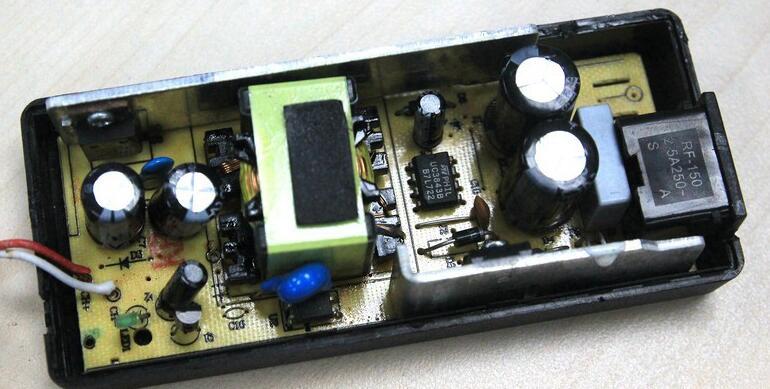

电源适配器的内部结构,采用的是UC3843B控制的反激结构电源,反激的开关管是国产的,规格模拟东芝的2SK3233。东芝的规格是500V,5A,如果按此规格,应该是功率余量很大。因为输入侧在90V下能保证1.5A就足够了,它有5A,不过国产的就说不准了。二次侧输出的采用的是双单元一起封装的快速恢复二极管做整流,规格20A,100V也超过输出值很多,也就是功率余量很多。实际只要4A就够了。重要的功率元件上没有问题,或者说问题不大,一二次侧都用的国产电解电容,比较差。这也是最后纹波出问题的原因。散热上问题严重,所以满载久了mos的温度有点过高了。EMI滤波方面基本就算没有,只有个X电容做做样子。

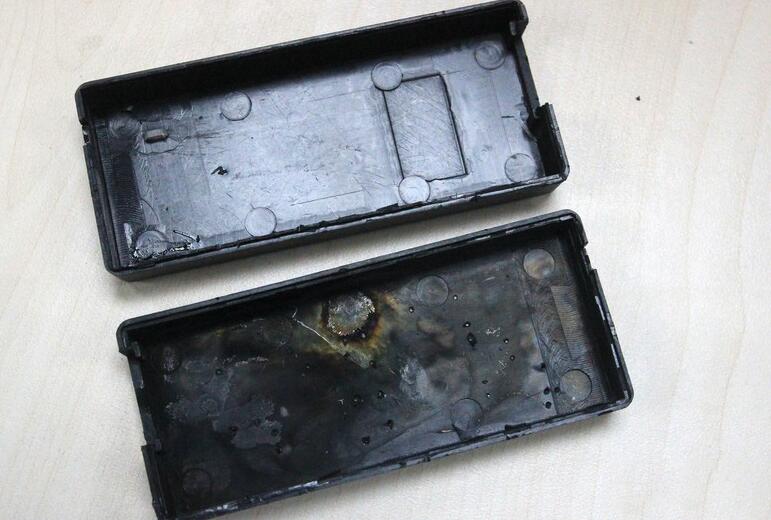

电源适配器的内壳挨着电路板的部分都烧糊了,这个灼烧痕迹笔者也不清楚是生产适配器时候留下的还是刚才测试烧的?反正这个内壳看起来怕怕的样子。
这个山寨的电源适配器,在散热以及稳定性方面都不行,不适合长时间使用。造成这两个方面缺陷的原因是劣质的国产电容以及散热设计不合理。目前淘宝上卖这种贴牌适配器的商家非常多,网友们在购买的时候要多留意。
